燃煤锅炉使用过程中会产生好多的氮氧化物、、二氧化硫以及烟尘。这些传染物若是直接排放到大气中会严重影响周边空气质量，，，影响居民正常日子。通过烟气治理技术使锅炉达到超低排放尺度，，，既能符合国度对大吨位燃煤锅炉烟气排放的要求，，，又能改善大气环境，，，是推进企业生计、、持续发展的必经之路。

1. 工程概况

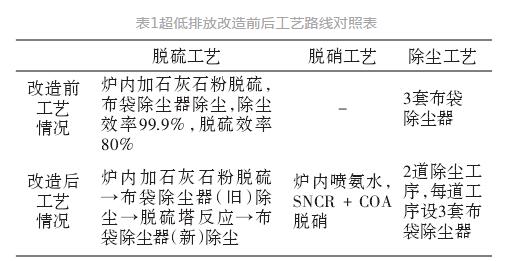

同煤广发化学工业有限公司原动力站规划为年产60万吨甲醇项主张配套公用工程设备。建造规划为3×130t/h高温高压循环流化床（CFB）锅炉，，，1×25MW高温高压抽汽凝汽式汽轮发电机，，，1×3MW饱满背压式汽轮发电机。为使其烟气传染物排放浓度达到超低排放，，，需增建烟气净化系统。刷新前与刷新后烟气治理工艺概述如表1。

2. 刷新规划规划

脱硫除尘、、脱销设备规划烟气参数如表2。

2.1脱硝部门

脱硝设备蕴含低氮点火、、SNCR脱硝以及炉后协同脱硝系统（COA）、、DCS操控和超低排放的所有系统（蕴含主工艺系统、、采暖透风、、给排水、、电气、、操控、、在线监测、、防腐保温、、消防）和建（构）筑物。

表2脱硫除尘设备规划参数（单台炉）

2.1.1低氮点火

脱硝工艺首先进行低氮点火刷新。本次项目低氮刷新只进行热态调试，，，确定锅炉一二次风的风量配比，，，确定二次风三级送风的各级风量比，，，以达到操控和降低氮氧化物起头浓度。预期方针是在锅炉工况不变情况下，，，将氮氧化物操控在120mg/Nm3以内。

2.1.2脱硝系统

新建脱硝综合楼，，，氨水储罐、、除盐水箱、、炉后COA脱硝设备安设在脱硝综合楼内。为使本项目脱硝系统可能实现由锅炉原始排放浓度200mg/Nm3降低至排放浓度50mg/Nm3以下，，，选用氨水为SNCR脱硝还原剂；；；炉后协同脱硝功率需≥50%，，，选用亚氯酸钠（25%）为脱硝剂。

SNCR脱硝功率达到60%，，，设备出口氨逃逸率≤8mL/m3。在SNCR脱硝系统出口装置烟气实时监测设备（CEMS系统），，，拥有远处监测显示职能，，，监测参数蕴含以下项：NOx、、O2、、氨逃逸等。

工艺蕴含以下系统：

（1）稀释系统

新建一套氨水溶液存储及供给系统，，，氨水选用20%浓度，，，通过管道或许槽车运至界区内，，，氨水溶液通过运送泵送至脱硝计量分配模？，，，运送泵设置2台一用一备。溶液与稀释水混合稀释后才承诺喷发入锅炉内。

稀释用水选用除盐水。稀释系统三台炉共用，，，稀释水泵设置2台一用一备。氨水溶液系统设置过滤器，，，以防喷枪阻塞。

（2）计量分配系统

每台锅炉宜设备1套计量分配系统。计量分配系统就近安设在喷发系统邻近锅炉平台上，，，以焊接或螺栓的大局固定。

（3）背压操控回路

背压操控回路通过调度阀能调度供料泵为计量设备供给氨水所需的不变流量和压力，，，背压操控阀设置一套。

（4）还原剂喷发系统

还原剂喷发系统的规划能习惯锅炉较大接连蒸发量（BMCR）30％～100％之间的任何负荷持续安全运行，，，并能习惯机组的负荷扭转和机组启停次数的要求。喷发器有足够的冷却保唬；ご胧，，，以使其能接受反温度窗口的温度，，，而不产生任何败坏。经混合及计量的脱硝剂进入专用喷枪，，，喷枪均匀充分雾化，，，一路充分思考喷枪材质的耐磨蚀性和耐侵蚀性。喷嘴、、喷枪、、冷却风套管较高工作温度1000℃，，，其选材有耐磨、、抗高温及防腐个性，，，能接受反温度窗口区域的较高温度和高灰，，，而无短期败坏。

2.1.3炉后协同脱硝设备

三台炉设置一套与干法脱硫工艺相结合的烟气脱硝设备。脱硝剂为以亚氯酸钠为主的溶液，，，COA低温协同脱硝工艺首要蕴含卸料系统、、液相脱硝剂存储及运送系统、、脱硝剂喷发系统、、压缩空气系统等。其间循环流化床半干法脱硫塔是COA工艺重要、、关键的系统，，，脱硫塔中完结NO的氧化反映以及NO2的中和吸收反映。

本项目3台炉相邻安设，，，共用一座COA脱硝间，，，氧化剂一致存储，，，会集供给，，，COA系统脱硝功率按50%规划。

（1）卸料系统

选用液相COA工艺，，，脱硝氧化剂为10%～25%亚氯酸钠溶液（外购）。

（2）脱硝剂存储、、激活及运送系统

设置一个溶液存储罐，，，中意锅炉24h的使用量需要，，，亚氯酸钠溶液通过溶液运送泵进入溶液计量系统，，，通过与激活剂泵供的激活剂进一步激活，，，并完结对喷发溶液的计量操控。

（3）脱硝剂喷发系统

脱硝剂喷发系统首要由溶液管道及喷枪组成，，，喷发点坐落吸收塔进口烟道。

（4）压缩空气系统

压缩空气首要用于溶液的雾化，，，以及喷枪的吹扫。

2.2脱硫部门

2.2.1脱硫系统技术路线

循环流化床干法超低排放设备选用负压运行方式以及一炉一套独立的系统。吸收塔内介质活动性好，，，化学反映进行齐全。吸收塔内部资料能饱尝混合物的剧烈摩擦，，，内壁还能预防混合物的粘结。脱硫后除尘器选用低压旋转脉冲布袋除尘器，，，喷吹压力小于0.1MPa。吸收剂选用生石灰粉，，，通过干式石灰消化器消化后，，，熟粉运送至消石灰仓，，，而后凭据脱硫必要，，，调度吸收剂参与到吸收塔中进行脱硫反映。

循环流化床干法超低排设备设有清洁烟气再循环系统，，，循环流化床干法超低排设备的负荷领域能中意主机负荷在35%～100%的领域扭转，，，且在负荷调整时有卓越的、、合适的调度个性，，，在主机运行的前提下能靠得住和不变地接连运行。循环流化床干法超低排设备投运时，，，脱硫后引风机进口处烟气温度高于烟气露点温度15℃以上。

2.2.2吸收塔

吸收塔选用流化床超低排放吸收塔技术，，，吸收塔保障有足够的脱硫反映功夫（不低于5秒）。吸收塔自下而上顺次为进口段、、塔底排灰设备、、文丘里加快段、、循环流化床反段、、顶部循环出口段。吸收塔为钢体结构。

吸收塔供货蕴含吸收塔壳体、、喷嘴及所有内部构件、、塔体防磨及保温等。吸收塔底设置自清式机械排灰设备，，，不设仓泵。塔内为空塔结构，，，反段不设任何支持件，，，以防尘埃堆积。

2.3布袋除尘部门

除尘器都有结构上独立的壳体，，，首要由灰斗、、过滤室、、净气室、、进口烟箱、、出口烟箱、、低压脉冲清灰设备、、电控设备、、阀门及其他等部门组成。布袋除尘器进口烟尘浓度按60～100g/Nm3规划，，，在脱硫或不脱硫工况下均中意出口≤5mg/Nm3（干标，，，6%O2）排放要求。袋式除尘器选用干法脱硫专用低压旋转脉冲清灰方式（清灰用压缩空气在0.1MPa以下）。唬；叶芳芭呕铱诘墓婊，，，灰能自由活动排出灰斗，，，并且其标高中意选用空气斜槽循环回吸收塔的要求。唬；叶妨骰巯虏炕股栌型馀呕医涌，，，该接口下方衔接有仓泵，，，将外排灰送至脱硫灰库。选用干法脱硫专用超低压旋转脉冲布袋除尘器，，，适合高浓度及高粘度粉尘过滤。

布袋滤料选用PPS基布+PPS纤维，，，面层混纺50%PPS超细，，，选用进口PPS纤维，，，蕴含防水、、防油、、防腐、、防酸、、防碱、、抗氧化处置，，，持续运行温度为65℃～165℃，，，瞬间可耐190℃，，，克重580g/m2，，，充分思考脱硫工况或弊端工况下中意烟气分歧温度的情况。脱硫运行工况，，，脱硫布袋除尘器的气布比不得大于0.63m3/m2/min。在脱硫设备正常使用情况下，，，使用寿命≥30000h。

3. 改做作用

项目刷新后通过验收并拜托第三方监测公司于2019年10月29日～11月2日铺排专业技术人员对本项主张废气、、噪声进行了现场监测。锅炉烟气刷新后的监测数据显示，，，排放口均达到了超低排放的要求，，，锅炉烟气传染物排放中意山西省本地尺度DB141703-2019《燃煤电厂大气传染物排放尺度》中氮氧化物50mg/m3、、二氧化硫35mg/m3、、烟尘10mg/m3的要求。传染物排放总量中意新申排污承诺证承诺总量，，，整改作用较好。整套设备在燃煤规划前提下，，，脱硝总功率≥98%；；；脱硫功率97.66%；；；设备可利用率：脱硫设备的可利用率98%；；；布袋除尘器功率≥99.99%；；；布袋除尘器本体漏风率≤3%；；；布袋除尘器气布比＜0.63。

4. 总结

化工行业燃煤锅炉能源亏损量较大，，，传染物排放量大，，，近年来各地企业都积极发展环保设备晋级刷新。其实，，，超低排放是对燃煤锅炉排放要求较为刻薄的尺度，，，为了更好地习惯日趋严格的环保方针，，，各企业应该成立以实现超低排放为方针的刻意与态度。

然而，，，要进行超低排放刷新必要好多资金，，，使企业面对较大的成本压力，，，国度也会陆续通过方针性支持，，，给企业肯定的奖赏以及财政支持方针，，，协助企业实现减排的方针。
